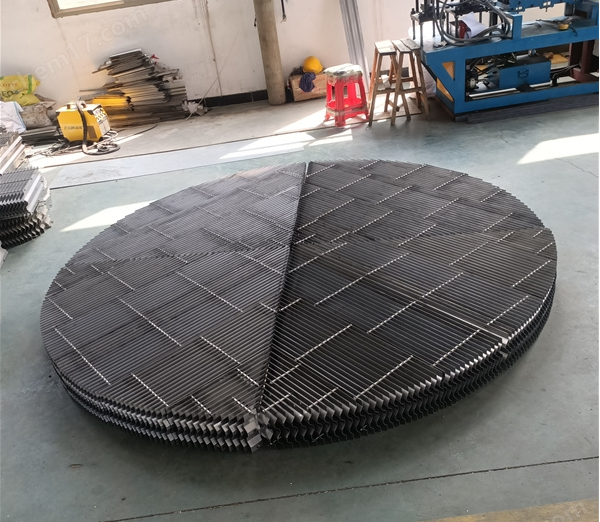

三相分离器不锈钢波纹板填料聚结板是由若干波纹平行且垂直排列的金属波纹片组成。采用优质的不锈钢板带，厚度达 0.2mm波纹片上开有小孔，波纹顶角约90 0 ，波纹形成的通道与垂直方向成45 0 角度。上下两盘波纹片旋转90 0 叠放。波纹片上的小孔可权粗分配薄片小的消液体，加强横向混合；薄片上加沟纹起到细分液体的作用，增强了液体均布和填料湿润性能，提高传质效率。

下载产品手册

咨询产品详情

产品特点
技术参数
应用领域
产品图库

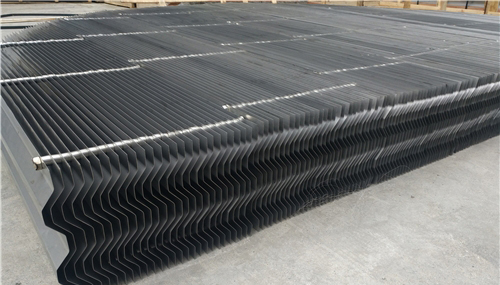

油水分离器金属TP板聚结板填料蛇形TP组件主要用于油田和炼油厂、污水处理装置中的油水分离过程三相分离器和二相分离器中作为塞流捕雾器及聚结填料。该产品广泛用于油田油气处理过程中的分离设备中，对气体中的含液有很强的捕获作用。在卧室分离器消除油水表面泡沫有明显的作用，在气体出口设备中出气指标比国内其他填料效率要好。

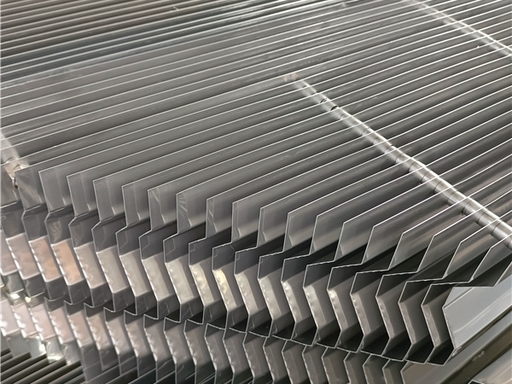

油水分离器金属TP板聚结板填料蛇形TP组件高度规格有200mm、250mm、300mm，主要材质有304、321、316、316L、2205双相不锈钢等。TP板选材主要由0.4-1.0mm厚金属薄板表面压制成大波纹X后组装成的平行型板片填料，在填料的波纹板片上冲压有弯曲的波峰和波谷，可起到粗分配板片上的液体、加强横向混合的作用。TP板填料具有阻力小气液分布均匀，效率高，通量大。按照工艺计算要求，选择不同的板间距，使得油气水混合物经过时，分散相在填料表面由小液滴聚结成大的液团，当达到一定大小时，顺着填料表面浮升到液体的上表面，从而达到分离的目的。
我司生产的TP板组件主要用于油水分离器、汽液分离器、三相分离器、一级分离器、二级分离器、生产分离器、凝析油三相分离器、醇烃液三相分离器、原料分离器、汽液分离器等轻烃脱水装置中。产品也是板式聚结器中的主要部件。也有称之为波纹板聚结填料或汽液分离填料。用于石油化工(如原油加工、油气处理油水分离器填料、三相分离器填料、气液两相分离器填料、聚结器填料)、这种填料的表面压有特制的小纹，按照工艺计算要求，使得油水混合物经过时，分散相在填料表面由小液滴聚结成大的液团，当达到一定大小时，顺着填料表面浮升到液体的上表面，从而达到两相分离的目的。
