TEG 吸收塔（三甘醇吸收塔）

TEG 吸收塔（又称甘醇接触器、天然气脱水塔）是天然气 / 煤制气脱水装置核心设备，用三甘醇（TEG）作吸收剂，选择性脱除天然气中的水蒸气，降低水露点、防止管道水合物与腐蚀，属溶剂吸收法气液传质设备。
原理：湿天然气从塔底进、贫 TEG（高纯度）从塔顶喷淋，在塔内逆流接触；TEG 强亲水性将气相水吸收，干气从塔顶送出，吸水后的富 TEG 从塔底去再生塔，脱除水分后循环回用。
应用：天然气净化、LNG 预处理、长输管道脱水、煤制气 / 页岩气处理等。

下载产品手册

咨询产品详情

产品特点
技术参数
应用领域
产品图库

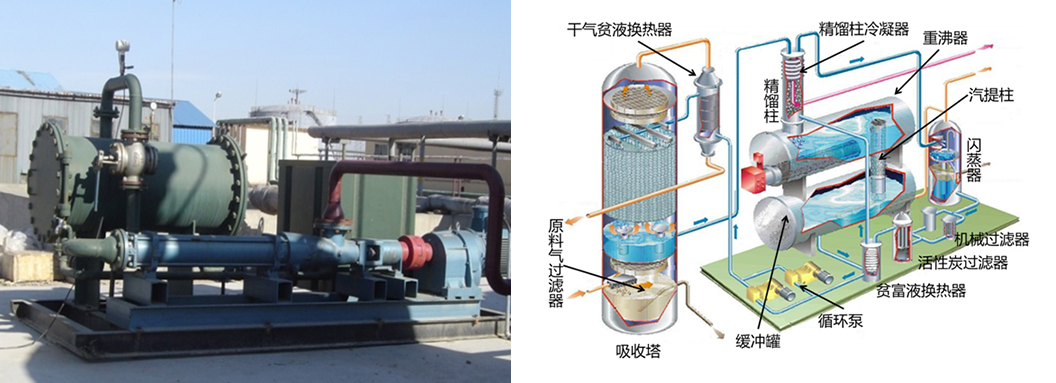

一、结构与图片描述

立式圆柱形高压塔器，主体为碳钢 / 不锈钢压力容器，内装填料 / 塔板、液体分布器、除雾器；外部设进出口、贫富液接口、仪表、安全阀等。

外形：立式、高压、厚壁，顶部较细、下部略粗，配裙座支撑

内件：规整填料（常用）或浮阀 / 泡罩塔板、分布器、集液器、塔顶除雾器

接口：塔底进气 + 富液出口、塔顶干气出口 + 贫液入口、侧线测温测压口

二、主要特点

✅ 脱水深度高：露点可达 **-20～-40℃，水含量≤7 lb/MMscf，满足长输标准

✅ 连续稳定运行：24 小时连续操作，负荷弹性大、适应性强

✅ TEG 循环复用：溶剂再生后循环，损耗低、运行成本低

✅ 高压工况适配：设计压力可达10MPa**，匹配天然气高压输送

✅ 气液接触高效：填料 / 塔板强化传质，吸收效率 **≥98%**

✅ 撬装化集成：可与再生系统一体化撬装，占地小、安装快

❌ 需配套再生系统；对进料气质（含硫、重烃）有一定要求

三、技术参数

参数项目	常规范围	说明
设备型式	填料塔（主流）/ 板式塔	填料塔效率高、压降小
设计压力	4.0～10.0 MPa	高压天然气工况为主
设计温度	20～60 ℃	常温吸收，高温会降低 TEG 吸水性
塔径	DN600～DN3000 mm	按处理气量定制
处理气量	10 万～500 万 Nm³/d	工业装置主流规模
贫 TEG 浓度	≥99.0 wt%	优质可达 99.5%～99.8%
脱水后露点	-20～-40 ℃	对应水含量≤7 lb/MMscf
空塔气速	0.5～1.5 m/s	防雾沫夹带、保证传质
液气比	3～10 L/MMscf	贫液循环量，影响脱水深度与能耗
主体材质	碳钢（16MnR）、304/316L	含硫工况选不锈钢
内件材质	304、316L、PP	耐腐蚀、防降解
控制方式	DCS 自动控制	温度、压力、液位、流量联锁
配套设备	贫富液换热器、闪蒸罐、再生塔、再沸器	组成完整 TEG 脱水单元

四、工作流程总结

湿天然气在 TEG 吸收塔内与高纯度贫三甘醇逆流接触脱水，干气外输、富 TEG 去再生，实现连续脱水 + 溶剂循环，保障天然气管道安全输送。
