分馏塔

分馏塔是石油化工、精细化工、能源行业核心多级分离设备，属于精馏类塔器。
利用混合物料中各组分沸点不同，通过多次汽化、多次冷凝，在一座塔内同时分离出两种及以上不同沸点产品；自上而下按从轻到重依次分出轻组分、中间组分、重组分，实现多组分连续分级切割分离。
广泛应用：原油分馏、煤焦油分离、溶剂分馏、油品提纯、有机混合物分离、煤化工、石化深加工等。

下载产品手册

咨询产品详情

产品特点
技术参数
应用领域

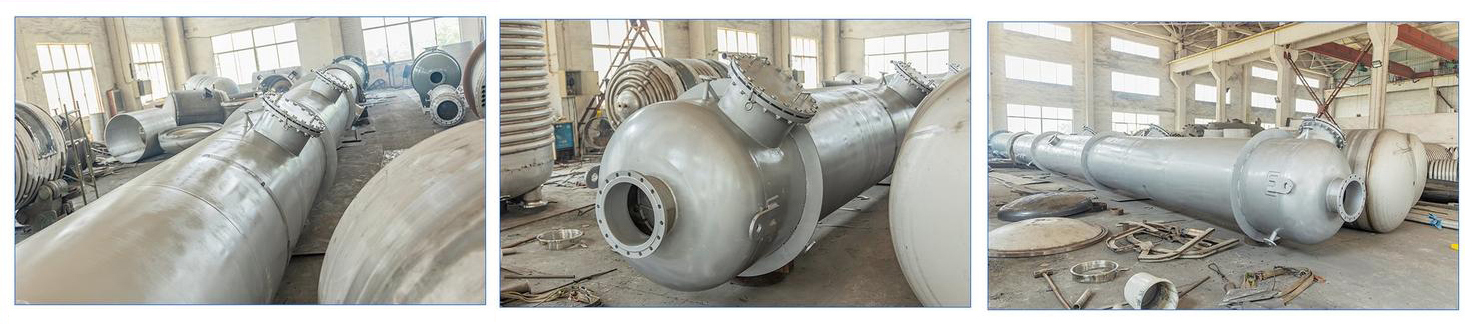

产品图库

一、结构与工作描述

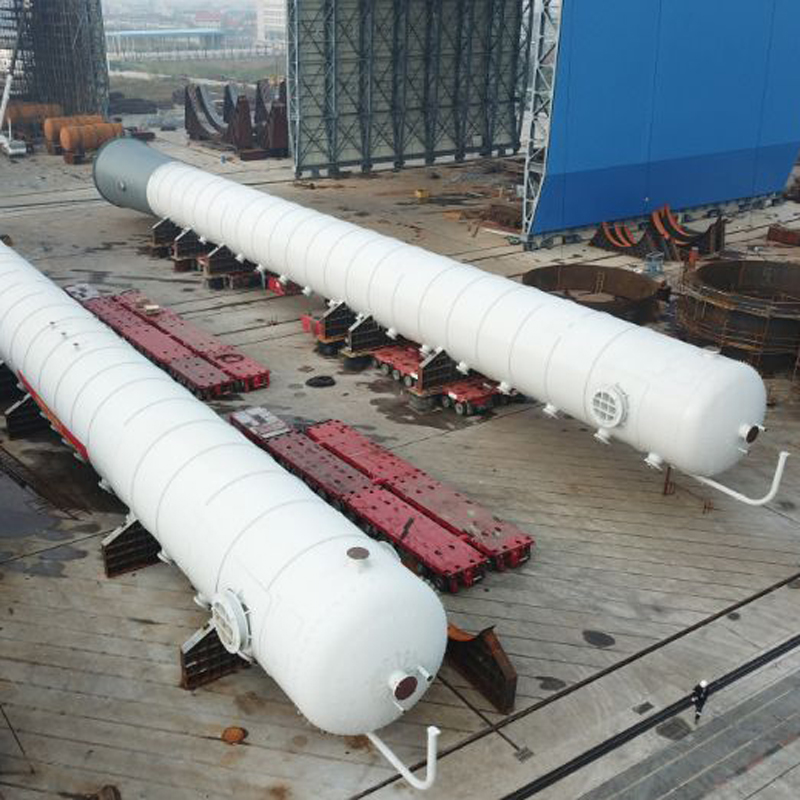

设备为立式大型圆柱形压力容器，主要由：

塔体、塔板 / 填料、液体分布器、集液槽、侧线抽出口、进料口、塔顶冷凝系统、塔底再沸器、回流系统、除雾构件、仪表安全附件组成。

物料中段进料，塔底加热汽化、塔顶冷凝回流，气液逆流逐级接触，轻组分上升、重组分下降，塔顶出轻料、塔底出重料、中段设多层侧线采出不同馏分。

二、主要特点

✅ 多组分同步分离：单塔可同时切割 3～5 种馏分，流程短、占地少

✅ 连续化大产能：适合大型工业化连续生产，负荷稳定

✅ 分离精度高：多级塔板 / 填料逐级传质，馏分纯度、切割范围稳定

✅ 操作弹性大：负荷、温度、回流比可调，适配原料波动

✅ 耐高温、可大型化：适合高温重油、宽沸程混合物分离

✅ 节能集成：可搭配热集成、余热回收，运行能耗低

❌ 设备高大、一次性投资高；控制系统要求严格

三、通用技术参数

参数项目	常规范围	备注
设备型式	板式分馏塔 / 填料分馏塔	大型石化多用板式，精细化工多用填料式
设计压力	0.05～1.6 MPa	常减压分馏常用微负压～常压
设计温度	80～450 ℃	原油、重油高温工况为主
空塔气速	0.8～2.5 m/s	防夹带、保证分馏效果
处理规模	1～300 m³/h	可小型中试～百万吨级大型装置
塔径规格	DN800～DN5000mm	工业主装置大直径、高塔身
塔内件	浮阀塔板 / 筛板 / 规整填料、集液抽液构件	保证侧线均匀采出
主体材质	碳钢、16MnR、304、316L、耐热合金钢	高温腐蚀介质选用特种材质
回流比	0.5～5.0 可调	决定分馏精度
分离效率	馏分切割精度≥98%	各组分界限清晰、重叠少
控制方式	DCS 集中自动控制	温度、液位、回流、侧线流量联锁调节
配套系统	塔顶冷凝、塔底再沸、侧线冷却、真空系统	常减压装置标配

四、总结

分馏塔是多组分混合物分级提纯关键设备，依靠沸点差异多级气液传质，一座塔完成多产物分割，连续稳定、适配大规模工业生产，是石化与精细分离领域核心塔器。
