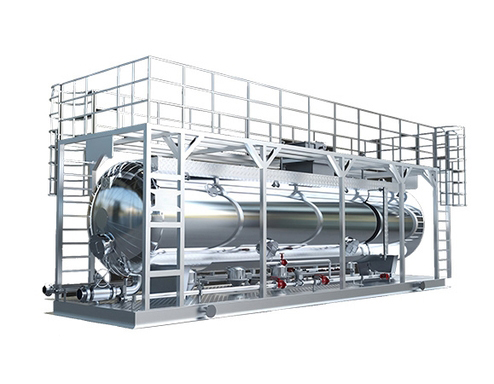

三相分离器

三相分离器

三相分离器是一种压力容器类工艺设备，核心作用是把混合流体中的油、气、水（或气、液、固） 同时分开并稳定输出，是油气田、炼化、污水处理里的关键预处理设备。
三相分离器是在地面使地层流体中的油、气、水三相分离，并准确计量其产量的装置。分为立式、卧式、球形三种形式。为搬运方便起见，通常求产计量多采用卧式分离器。典型的卧式三相分离器内部结构主要包括：入口分流器、消泡器、聚结板、涡流消除器、除雾器等。
下载产品手册 咨询产品详情
  • 产品特点
  • 技术参数
  • 应用领域
  • 产品图库

一、常见类型


1）卧式三相分离器（最常用）


























2）立式三相分离器






































二、主要特点






  • ✅ 一机三相：同时分离油、气、水，流程短、占地省。

  • ✅ 分离效率高：油中含水≤0.5%，水中含油≤200mg/L，气体含液≤15mg/Nm³。

  • ✅ 处理范围宽：从小型试验到大型集输站均可适配。

  • ✅ 材质可选多：碳钢、304/316L、玻璃钢、衬塑，适配腐蚀工况。

  • ✅ 自动化程度高：液位、界面、压力自动控制，可远程监控。

  • ❌ 设备较重、需基础；乳化严重时需配套破乳 / 加热。





三、通用技术参数





1）基本设计参数

















































项目 常用范围 备注
设计压力 0.6～9.8 MPa 常规 1.6–4.0MPa，高压可达 9.8MPa
设计温度 -20～120 ℃ 常规 40–80℃
处理量（液体） 5～5000 m³/d 按直径与长度定制
直径 DN600～DN3000 mm 卧式常用 DN1200–DN2400
长径比（卧式） 3:1～5:1 保证停留时间
工作介质 原油 / 水 / 伴生气、污水 / 气 / 污泥 可含少量固体颗粒







2）分离性能指标


































项目 保证值
油中含水 ≤0.5 %（质量）
水中含油 ≤150～200 mg/L
气体含液 ≤10～15 mg/Nm³
分离效率 ≥95 %（常规工况）







3）材质与配套






  • 壳体：碳钢 Q245R / 304 / 316L / FRP

  • 内件：304/316L、PP、PVC

  • 配套：液位计、界面仪、压力 / 温度变送器、气动调节阀、安全阀、人孔、排污口
