换热器（热交换器） 是两种（或多种）温度不同的流体之间传递热量、实现加热 / 冷却 / 冷凝 / 余热回收的核心工业设备，全程冷热流体互不混合（间壁式为主流），广泛用于化工、电力、暖通、制冷、食品、新能源等行业。
下载产品手册 咨询产品详情
  • 产品特点
  • 技术参数
  • 应用领域
  • 产品图库

   在化工生产中，换热器是实现热量传递与工艺控制的关键设备，广泛应用于反应釜加热、精馏塔再沸、冷凝冷却、溶剂回收及余热利用等环节。化工介质往往具有高温、高压、腐蚀性或易结垢等特点，因此对换热器的可靠性、耐腐蚀性和易维护性提出了更高要求。


壳管式换热器是化工行业最主流的类型。它由管束与外壳组成，结构坚固，能够承受高温高压。管程和壳程可分别走不同介质，通过选择不锈钢、钛材、石墨等耐腐蚀材料，有效应对酸、碱、有机溶剂等腐蚀性流体。


板式换热器因其传热系数高、结构紧凑、拆洗方便，在精细化工、制药、食品化工等间歇生产或对卫生要求较高的场合应用广泛。但需注意，板式换热器不适合极高压力或含固体颗粒的流体。


空气冷却器利用空气代替冷却水，在缺水地区或环保要求严格的化工项目中优势显著，常用于塔顶冷凝气或高温油品的冷却，避免水冷带来的结垢与废水排放问题。





实际选型时，应综合考虑操作压力、温度、介质腐蚀性、允许压降及维护便利性。合理选型与科学维护，不仅能保障化工装置稳定运行，还可显著降低能耗，提高产品收率。





一、主流类型

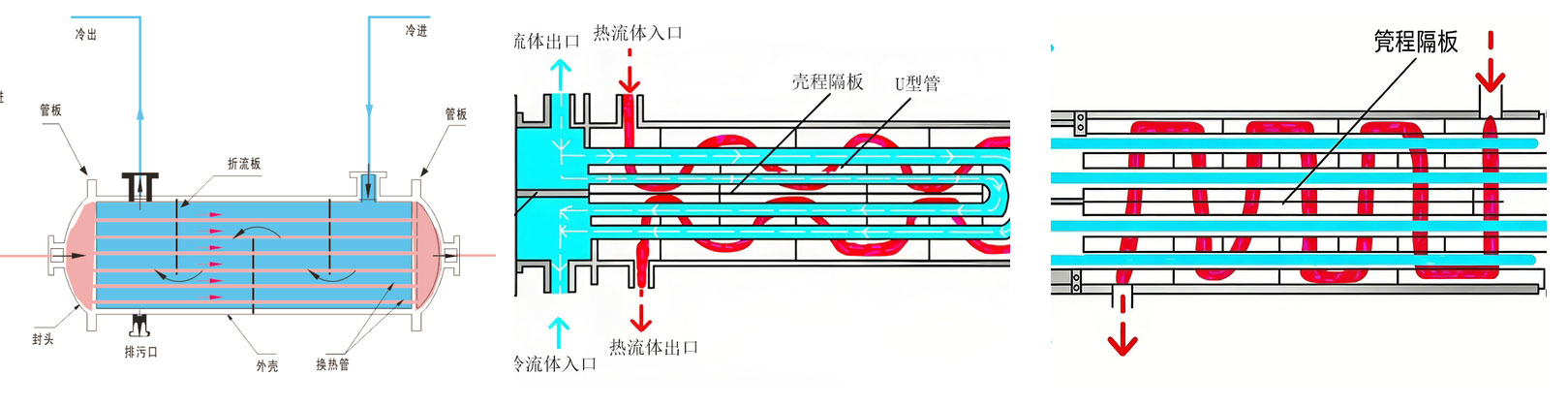

1. 管壳式换热器（列管式）




  • 结构：圆筒壳体 + 管束 + 管板 + 封头，一种流体走管内（管程），一种走管外（壳程）。



























  • 特点：


    ✅ 耐高温高压（-200～600℃，最高 40MPa）、结构坚固、大流量适配、维护简单；


    ❌ 体积大、传热效率偏低、占地多；


    适用：石油化工、电力、锅炉、大型暖通。



2. 板式换热器




  • 结构：多片波纹金属板叠加，板间流道，冷热流体逆流，垫片密封。




















  • 特点：


    ✅ 效率极高（管壳式的 3–5 倍）、体积小（占管壳式 1/3）、拆装清洗方便、可灵活增减面积；


    ❌ 承压耐温有限（≤2.5MPa，≤250℃）、易堵（不适合大颗粒 / 纤维介质）；


    适用：暖通空调、食品杀菌、泳池加热、电镀液温控。



3. 翅片式换热器（气 - 液 / 气 - 气）




  • 结构：铜管 / 铝管 + 外侧翅片，扩大空气侧换热面积。




















  • 特点：


    ✅ 结构紧凑、重量轻、成本低、气侧效率高；


    ❌ 翅片易积灰、阻力大、不耐腐蚀；


    适用：空调蒸发器 / 冷凝器、散热器、烘干设备。



4. 螺旋板式换热器




  • 结构：两张钢板卷成螺旋通道，冷热流体全逆流。






















  • 特点：


    ✅ 自清洁防垢、高黏度流体适配（沥青 / 重油）、温差大、效率高；


    ❌ 不可拆（多为焊接）、维修难、高压受限；


    适用：污水处理、余热回收、高黏度介质换热。



二、通用技术参数




























































参数 管壳式 板式 翅片式 螺旋板式
工作温度 -200～600℃ -50～250℃ -30～200℃ -50～450℃
设计压力 ≤10MPa（常用 1.6–4.0MPa） ≤2.5MPa（常用 1.0–1.6MPa） ≤1.6MPa ≤2.5MPa
传热系数 K 600～3000 W/(m²·℃) 3000～8000 W/(m²·℃) 500～2000 W/(m²·℃) 2000～5000 W/(m²·℃)
单台面积 10～5000 m² 0.5～500 m² 5～500 m² 5～200 m²
介质黏度 不限 低～中（≤100 mPa・s） 低 高（≤1000 mPa・s）
材质 碳钢 / 304/316L / 钛 304/316L / 钛 / 哈氏合金 铜管 + 铝翅片 / 不锈钢 碳钢 / 304/316L
